Generator Tegangan Tinggi DC Cerdas

Generator Tegangan Tinggi DC Cerdas Generator tegangan tinggi DC-adalah perangkat catu daya yang menghasilkan tegangan DC tinggi melalui rangkaian penyearah. Karakteristik intinya meliputi arus DC terukur, tegangan keluaran, dan koefisien riak tegangan (Kurang dari atau sama dengan 3%). Ia menggunakan dioda silikon tegangan tinggi sebagai komponen penyearah dan terdiri dari beberapa dioda silikon yang dihubungkan secara seri. Ini memiliki parameter seperti tegangan puncak terbalik terukur. Melalui rangkaian penyearah sederhana atau rangkaian penyearah bertingkat, dapat mencapai tegangan tanpa beban sebesar 2Um atau tegangan keluaran sebesar 2nUm. Struktur bertingkat dapat menghasilkan tegangan maksimum 2MV, namun biasanya dibatasi tidak lebih dari 5 level karena pembatasan penurunan tegangan.
Perangkat ini menggunakan sirkuit pengganda tegangan frekuensi tinggi dan teknologi modulasi lebar pulsa PWM, dilengkapi dengan transformator frekuensi menengah dan tinggi, sirkuit penyaringan, dan sensor, serta mendukung fungsi peralihan tegangan 0,75 kali. Ini mengintegrasikan mekanisme keselamatan seperti perlindungan arus lebih-tegangan rendah, perlindungan tegangan lebih-tinggi, dan perlindungan posisi nol, sehingga memungkinkan respons kesalahan tingkat-nanodetik. Hal ini terutama digunakan untuk pengujian isolasi peralatan listrik, deteksi arus bocor, dan uji tegangan ketahanan DC, yang mencakup persyaratan deteksi kabel daya, kapasitor, transformator, dan arester seng oksida, yang secara efektif mengurangi persyaratan kapasitas untuk peralatan uji. Perangkat ini juga dapat digunakan sebagai generator tegangan impuls, generator arus impuls, dan catu daya stasiun uji rangkaian osilasi. Di bidang industri, ini dapat diterapkan dalam pengecatan elektrostatis, sedimentasi gas limbah, dan skenario proses lainnya, serta menyediakan catu daya{10}}tegangan tinggi untuk mesin sinar-X dan peralatan medis lainnya.

Di laboratorium tegangan tinggi-Generator Tegangan Tinggi DC Cerdas, metode umum untuk menghasilkan DC-tegangan tinggi adalah dengan menyearahkan tegangan tinggi bolak-balik. Jenis utama rangkaian penyearah adalah rangkaian penyearah sederhana dan rangkaian penyearah bertingkat. Persyaratan dasarnya adalah: ① Koefisien fluktuasi tegangan keluaran tidak boleh melebihi 3%; ② Pada saat benda uji mengalami flashover, catu daya harus mampu menjaga busur listrik agar tidak padam. Karakteristik generator tegangan-tinggi diwakili oleh arus DC pengenal (nilai rata-rata) Id, tegangan keluaran yang sesuai (nilai rata-rata) Ud, dan koefisien fluktuasi tegangan S. S=(Umax - Umin)% / (2Ud), dimana Umax dan Umin adalah nilai maksimum dan minimum dari tegangan keluaran, masing-masing.

Koneksi untuk instrumen generator tegangan tinggi DC-:
1. Sebelum menggunakan penguji, harus diperiksa integritasnya. Kabel penghubung tidak boleh putus atau korsleting, dan peralatan tidak boleh retak atau rusak dalam bentuk apa pun.

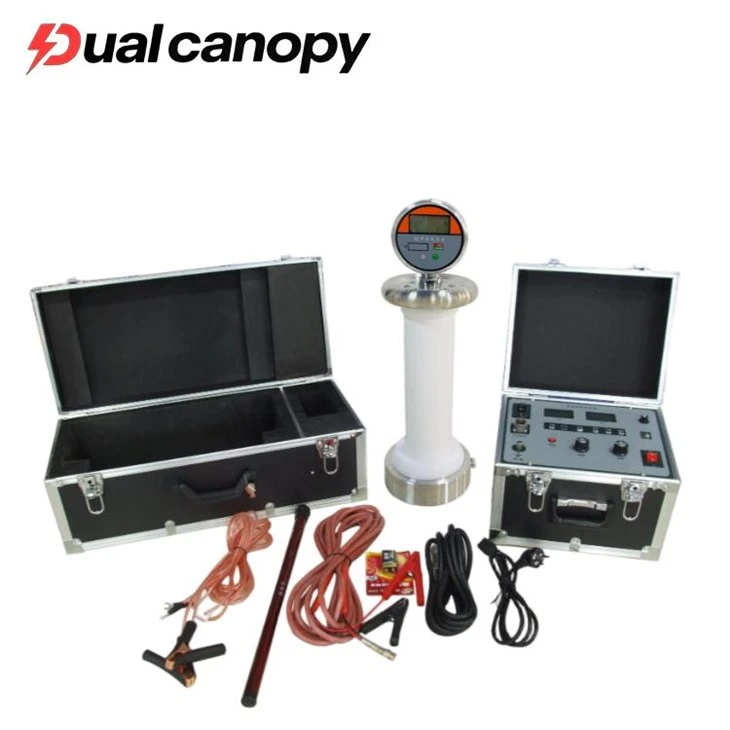

2. Tempatkan kotak generator tegangan tinggi DC dan silinder pengali tegangan pada posisi yang sesuai, lalu sambungkan kabel daya, kabel, dan kabel ground secara terpisah. Kabel ground pelindung, kabel ground yang berfungsi, dan kabel ground pada batang pelepasan semuanya harus dihubungkan ke kabel ground dari sampel uji (yaitu, satu-titik grounding). Jangan sambungkan kabel ground secara seri satu sama lain. Untuk tujuan ini, gunakan kabel grounding khusus DHV.
3. Atur saklar daya generator tegangan tinggi DC ke posisi mati dan periksa apakah potensiometer pengatur tegangan berada pada nol. Nilai pengaturan proteksi tegangan lebih umumnya 1,1 kali tegangan uji.
4. Verifikasi sensitivitas pengaturan perlindungan tegangan lebih melalui kenaikan tegangan tanpa beban.
5. Hidupkan saklar daya. Saat ini, lampu merah akan menyala, menandakan bahwa daya tersambung.
6. Tekan tombol hijau pada generator tegangan tinggi DC-dan lampu hijau akan menyala, menandakan bahwa tegangan tinggi terhubung.
7. Putar potensiometer pengatur tegangan searah jarum jam secara perlahan. Ujung keluaran akan mulai naik dari nol, dan ketika mencapai tegangan yang diperlukan, catat pembacaan meter arus sesuai dengan waktu yang ditentukan, dan periksa fenomena atau suara abnormal apa pun di kotak kontrol dan jalur keluaran tegangan tinggi.
8. Kurangi tegangan. Setelah potensiometer pengatur tegangan kembali ke nol, segera tekan tombol merah untuk memutus tegangan tinggi dan menutup saklar daya.
9. Melakukan uji kebocoran dan tegangan ketahanan DC pada sampel uji. Setelah memastikan bahwa penguji tidak memiliki kondisi abnormal selama uji inspeksi, Anda dapat memulai uji kebocoran dan tegangan ketahanan DC pada sampel uji. Hubungkan sampel uji, kabel ground, dll., periksa kesalahannya, lalu hidupkan daya.
10. Tingkatkan tegangan ke tegangan atau arus yang diperlukan. Kecepatan kenaikan tegangan harus 3-5 kV per detik dari tegangan uji. Untuk-sampel uji berkapasitas besar, perlu juga dipantau bahwa arus pengisian meteran arus tidak melebihi arus pengisian besar penguji. Untuk sampel uji berkapasitas kecil seperti arester seng oksida dan arester ledakan magnetik, pertama-tama tingkatkan hingga 95% dari tegangan (arus) yang diperlukan, kemudian secara perlahan dan hati-hati ditingkatkan hingga tegangan (arus) yang diperlukan. Kemudian baca nilai tegangan (arus) dari tampilan digital. Jika Anda perlu mengukur 0,75 UDc - 1mA untuk arester seng oksida, pertama-tama naikkan ke nilai tegangan UDc1mA, lalu tekan tombol kuning, yang kemudian tegangan akan turun hingga 75% dari nilai awal dan tetap dalam kondisi ini. Saat ini, Anda dapat membaca arus. Setelah pengukuran selesai, putar potensiometer pengatur tegangan berlawanan arah jarum jam kembali ke nol, dan tekan tombol hijau. Untuk menaikkan voltase lagi, langsung tekan tombol hijau.
