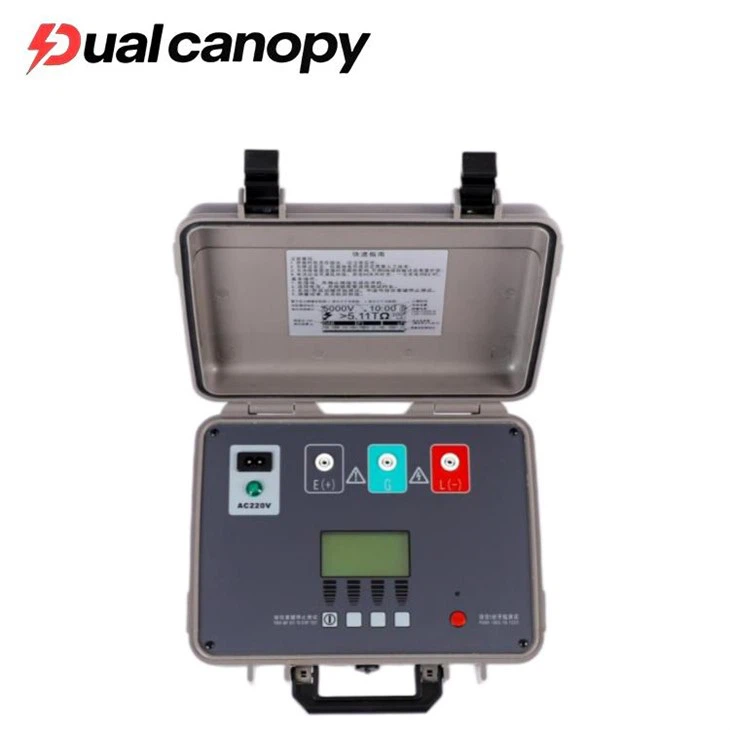

Penguji resistansi isolasi megger 10000V
Sistem pengujian insulasi tegangan-tinggi-antiinterferensi portabel, dilengkapi 5 rentang: 250V, 500V, 1000V, 2500V, 5000V. Nilai tes maksimum bisa mencapai 5TΩ.
● Dirancang secara ketat sesuai dengan standar keselamatan
● Kisaran resistansi isolasi: 5TΩ @ 5kV
● Arus hubung singkat dapat disesuaikan, hingga 5mA (dapat disesuaikan hingga 10mA produk arus hubung singkat).
● Secara otomatis menampilkan nilai pengujian indeks polarisasi (PI) dan rasio penyerapan dielektrik (DAR), yang mampu menguji arus bocor dan kapasitansi.
● Kinerja anti-interferensi yang luar biasa, memastikan akurasi pengujian bahkan ketika arus interferensi mencapai 2mA.
● Sampel uji kapasitif dapat dibuang dengan cepat. Selama pengujian kabel, tidak perlu pelepasan manual; instrumen secara otomatis habis dengan cepat.
● 2 metode catu daya: menggunakan baterai lithium-ion untuk catu daya, dengan masa pakai baterai hingga 6 jam (ketahanan uji 5000V @ 100M).
Itu juga dapat mengisi daya saat digunakan. Jika terjadi kegagalan daya, secara otomatis dapat beralih dari catu daya AC ke catu daya baterai.
● Tampilan berbahasa Mandarin lengkap, pengoperasian cepat berbahasa Mandarin, sederhana dan jelas, serta dapat menampilkan kolom simulasi resistansi isolasi.
● Fungsi pemfilteran digital, menggunakan fungsi pemfilteran untuk mengurangi dampak ketika nilai tampilan menyimpang karena pengaruh eksternal.
● Fungsi perlindungan lengkap, dan fungsi peringatan kelelahan sekring.
Petunjuk Keselamatan
Desain, pembuatan, dan pengujian penguji resistansi isolasi megger 10000V dari instrumen ini semuanya telah memenuhi standar keselamatan IEC61010 (persyaratan keselamatan untuk produk pengukuran elektronik). Panduan ini mencakup peringatan dan peraturan keselamatan yang harus dipatuhi pengguna untuk memastikan penggunaan yang aman dan kondisi instrumen yang aman. Silakan baca petunjuk berikut sebelum digunakan.
● Instrumen mengeluarkan tegangan tinggi. Sebelum digunakan, baca dan pahami panduan pengoperasian di manual.
● Harap simpan manual ini bersama Anda untuk memudahkan referensi kapan saja.
● Instrumen harus digunakan sesuai dengan petunjuk.
● Pahami dan ikuti petunjuk pengoperasian keselamatan.
Anda harus benar-benar mematuhi pedoman pengoperasian di atas.
Kegagalan untuk mematuhi dapat mengakibatkan cedera dan kerusakan pada instrumen selama pengukuran.
Bahaya (Menunjukkan bahwa pengoperasian yang tidak tepat dapat menyebabkan cedera serius atau fatal)
● Sebelum digunakan, harap kenakan sarung tangan isolasi.
● Jangan melakukan pengukuran di sirkuit dengan tegangan AC/DC di atas 600V.
● Jangan menguji di area yang mudah terbakar. Percikan api dapat menyebabkan ledakan.
● Jangan mengoperasikan saat permukaan instrumen basah atau tangan operator basah.
● Jangan menyambungkan kabel uji saat instrumen dihidupkan.
● Jangan langsung menyentuh sirkuit yang diukur selama pengukuran atau setelah pengujian. Hal ini dapat mengakibatkan kecelakaan sengatan listrik.
● Hentikan pengujian jika ditemukan kotoran atau endapan karbon yang dapat merusak sifat insulasi pada kabel atau port pengujian.
Peringatan (Menunjukkan bahwa pengoperasian yang tidak tepat dapat menyebabkan cedera serius atau fatal)
● Jika instrumen menunjukkan kelainan apa pun, harap hentikan penggunaannya. Misalnya: jika instrumen rusak atau ada bagian logam yang terbuka.
● Jangan memasang suku cadang pengganti atau melakukan modifikasi apa pun tanpa izin pada instrumen. Saat melakukan pemeliharaan, silakan hubungi perusahaan kami.
● Pastikan semua kabel pengujian tersambung dengan aman ke port pengujian instrumen.
Perhatian (Menunjukkan bahwa pengoperasian yang tidak tepat dapat mengakibatkan cedera atau kerusakan pada instrumen.)
●Sebelum pengukuran, pastikan voltase diatur pada nilai yang sesuai.
●Jika perangkat tidak digunakan dalam waktu lama, isi daya baterai hingga penuh dan simpan. Isi ulang dalam waktu tiga bulan.
●Jangan tinggalkan instrumen di tempat yang-bersuhu tinggi, lembap, atau di tempat yang rawan kondensasi, atau di bawah sinar matahari langsung dalam waktu lama.
●Silakan gunakan iklanamp kain atau bahan pembersih untuk membersihkan casing instrumen. Jangan gunakan bahan abrasif atau pelarut.
●Jika instrumen lembab, keringkan terlebih dahulu sebelum disimpan.
Spesifikasi Teknis
● Spesifikasi Keamanan
Peringkat Lingkungan IEC 61010-1 CAT.IV 600V 2
Spesifikasi EMC IEC 61326: Peralatan Listrik untuk Pengujian, Kontrol dan Inspeksi
IEC 60529 IP64 (Keadaan Tertutup Kotak Luar)
● Catu Daya AC: 220V ± 10%, 50/60 Hz, 20 VA
● Catu Daya Baterai: Baterai Isi Ulang Litium-ion 16,8V
● Waktu Pengoperasian Baterai: 5000V @ 100M, Sekitar 6 jam
● Dimensi (Panjang x Lebar x Tinggi): 34cm x 23cm x 14cm
● Berat: 3,6kg
● Akurasi Uji Tegangan: 100% hingga 110% dari Nilai Nominal
● Rentang Tes Saat Ini: 10mA
● Akurasi Pengukuran Saat Ini: 5% + 0.2nA
● Arus Hubung Singkat: 2 hingga 5mA, Output yang Dapat Disesuaikan (Arus Hubung Singkat 10mA yang Dapat Disesuaikan)
● Rentang Uji Kapasitansi: 20uF
● Akurasi Uji Kapasitansi: 15% + 0.03uF
● Laju Pelepasan Sampel Uji Kapasitor: Dari 5000V hingga 10V, 0,5S/µF
● Rentang dan Akurasi Uji Ketahanan Isolasi (Suhu: 23 ± 5ºC, Kelembapan Relatif: 45 - 75%RH)
|
Jangkauan Presisi |
250V |
500V |
1000V |
2500V |
5000V |
| Tidak ditentukan |
<100k |
<100k |
<100k |
<100k |
<100k |
|
5% |
100k-5G |
100k-10G |
100k-20G |
100k-100G |
100k-100G |
|
20% |
5G -50G |
10G -100G |
20G-200G |
100G-1T |
100G-1T |
| Tidak ditentukan |
> 50G |
> 100G |
> 200G |
> 1T |
> 1T |
Pertanyaan Umum
T: Rentang dan akurasi pengukuran?
A: Instrumen yang akan dipilih harus didasarkan pada level tegangan dan rentang nilai resistansi dari peralatan yang diuji. Misalnya, saat menguji-motor atau transformator bertegangan tinggi, penguji yang mampu mendukung tegangan 10kV ke atas harus dipilih, dan rentang pengukuran harus mencakup nilai resistansi isolasi peralatan. Dalam skenario dengan persyaratan presisi tinggi (seperti trafo utama di gardu induk), instrumen dengan akurasi ±5% harus dipilih untuk meningkatkan akurasi deteksi.
T: Kemampuan beradaptasi terhadap lingkungan produk?
J: Instrumen harus dapat beroperasi secara stabil dalam kisaran suhu sekitar -40 derajat hingga 40 derajat, dengan tingkat kelembapan kurang dari 80%. Di lingkungan dengan interferensi elektromagnetik yang kuat, penting untuk memilih model dengan kemampuan anti-interferensi yang kuat, seperti model yang menggunakan teknologi penyaringan digital.
Q: Fungsi dan Metode Perawatan?
J: Disarankan untuk memilih instrumen dengan fungsi pengosongan otomatis dan penyimpanan data, yang nyaman untuk pengoperasian dan pelacakan hasil. Saat menyimpan dalam waktu lama, lingkungan yang kering dan berventilasi harus dijaga untuk mencegah korosi yang disebabkan oleh baterai yang tidak digunakan dalam waktu lama.
T: Bagaimana cara menangani pengecualian?
A: Fluktuasi data: Periksa koneksi yang longgar, kontak yang buruk, atau interferensi elektromagnetik; Peringatan melebihi-jarak: Tingkatkan pengaturan arus atau periksa apakah konduktor yang diukur merupakan sirkuit terbuka; Instrumen terlalu panas: Segera hentikan pengujian, tunggu hingga dingin, lalu periksa kipas pendingin dan port ventilasi.
